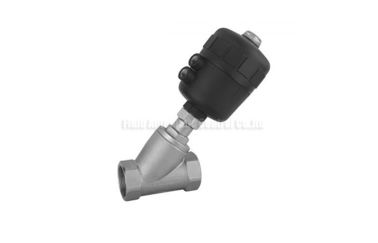

Σώμα ανοξείδωτου βαλβίδων DN10~DN50 εμβόλων καθισμάτων γωνίας με τον πλαστικό ενεργοποιητή
Η βαλβίδα εμβόλων καθισμάτων γωνίας σειράς PVA με τον πλαστικό ενεργοποιητή δύο τοποθετεί διπλής κατεύθυνσης ενιαία να ενεργήσει ή διπλής ενέργειας DN10~DN50 για τα υγρά και τα αέρια με τον εξωτερικό πειραματικός-λειτουργημένο και ενεργοποιητή 360°turnable
Γρήγορη λεπτομέρεια:
* Αντίτιμο βαλβίδων εμβόλων καθισμάτων γωνίας σειράς PVA burkert
* Θέση δύο διπλής κατεύθυνσης, εξωτερικός πειραματικός-που χρησιμοποιείται
* DN10mm, DN15mm, DN20mm, DN32mm, DN40mm, DN50mm
* Υλικό ανοξείδωτο 304 σώματος ή ανοξείδωτο 316
* Υλικό πλαστικό Engneering ενεργοποιητών
* Εύκολος για το μοντάρισμα, ενεργοποιητής μπορεί να είναι 360°turnable
* Προς τα κάτω εγκαθιστώντας και εγκαθιστώντας προς τα πάνω και των δύο διαθέσιμων
* Γρήγορα αποκριθείτε, χαμηλού θορύβου, μικρή κατανάλωση
* Σταθερό σχέδιο, εξωτερικός πειραματικός-που χρησιμοποιούνται για τη μακριά serive ζωή και καμία ανάγκη για τη συντήρηση
Εφαρμογές:
Εξωτερική πειραματικός-λειτουργημένη βαλβίδων εμβόλων καθισμάτων γωνίας σειράς PAV, με τη μεγάλη ροή σχεδίου τύπων γωνίας μορφής Υ και τη μακριά ζωή υπηρεσιών.
Η βαλβίδα καθισμάτων γωνίας σειράς PAV χρησιμοποιούμενη ευρέως χρησιμοποιημένος για να ελέγξει την εργασία που το μέσο ποσοστό ροής, αυτό μπορεί να είναι ισχύει για το υψηλής θερμοκρασίας και ισχυρό περιβάλλον διάβρωσης.
Βαλβίδα σειράς PAV που χρησιμοποιείται ευρέως στην προστασία περιβάλλοντος, το κλωστοϋφαντουργικό προϊόν, το ιατρικό εξοπλισμό, τα τρόφιμα βιομηχανικό κ.λπ.
Προδιαγραφές:
|
ΔΙΑΤΑΓΗ ΤΟΥ ΚΩΔΙΚΑ
|
|
PVA
|
15
|
1
|
S
|
|
Τύπος
|
DN και μέγεθος λιμένων
|
Υλικός κώδικας σώματος
|
Σχέδιο και να τοποθετήσει κινήσεων
|
|
PVA: Βαλβίδα εμβόλων καθισμάτων γωνίας σειράς PVA με τον πλαστικό ενεργοποιητή εφαρμοσμένης μηχανικής
|
10: G3/8»
|
1: Ορείχαλκος
|
S: Ενιαίο να ενεργήσει
|
|
15: G1/2»
|
|
20: G3/4»
|
|
25: G1»
|
2: Ανοξείδωτο 304
|
Δ: Διπλής ενέργειας
|
|
32: G1-1/4»
|
|
40: G1-1/2»
|
3: Ανοξείδωτο 316L
|
Φ: Μοντάρισμα φλαντζών
|
ΠΡΟΔΙΑΓΡΑΦΗ
|
Υλικό σώματος: S.S316/S.S304/Brass
Υλικό Aclualor: πλαστικό εφαρμοσμένης μηχανικής
Σφραγίδα δίσκων: PTFE/FPM
Σφραγίδα μίσχων: PTFE/FPM
Σφραγίδα εμβόλων: FPM/NBR
Τεχνική παράμετρος
Μέγεθος σύνδεσης: DN10-DN50
Νήμα: 3/8» - 2»
Εφαρμόσιμο μέσο: νερό, ουδέτερο αέριο ή υγρό, allohol, πετρέλαιο, οργανικό.
|
Θερμοκρασία του μέσου:
PTFE: -10℃- +180℃
FPM: -10℃- +100℃
Viscidity: max600 χιλ.2 το/s
Προς τα κάτω εγκαθιστώντας/προς τα πάνω εγκαθιστώντας
Μέσο Conttoling: αέρας/ουδέτερο αέριο
Πίεση Conttoling: 0.3-O.8MPa
Πίεση εργασίας: 0-1.6MPa
|
|
DN
|
Γ
|
Λ
|
L1
|
SW
|
Χ
|
Δ
|
Ενεργοποιητής
|
|
10
|
3/8»
|
55
|
17
|
21
|
170
|
54
|
50
|
|
15
|
1/2»
|
70
|
21
|
26.5
|
185
|
63
|
50
|
|
20
|
3/4»
|
76
|
23
|
32
|
190
|
63
|
50
|
|
25
|
1»
|
90
|
25
|
40
|
200
|
63
|
50
|
|
32
|
11/4»
|
116
|
32
|
50
|
240
|
81
|
63
|
|
40
|
11/2»
|
116
|
32
|
55.5
|
280
|
96
|
80
|
|
50
|
2»
|
138
|
40
|
68.5
|
295
|
96
|
80
|
|
1.1 σώμα
|
3.1 συνδετήρας βιδών
|
5.5 κλειδαριά nul
|
|
1.2 κύλινδρος
|
3.2 Β
|
5.6 έμβολο
|
|
1.3 κύλινδρος covet
|
3.3 δαχτυλίδι με σφραγιδόλιθο
|
5.7 δαχτυλίδι με σφραγιδόλιθο
|
|
1.4 παράθυρο παρατήρησης
|
3.4 στόλισμα
|
5.8 στόλισμα
|
|
2.1 μπουλόνι
|
3.5 άνοιξη
|
5.9 hexagon καρύδι
|
|
2.2 σφραγίδα πιάτων στομίων
|
4.1 connecling nul
|
5.10 άνοιξη
|
|
2.3 δίσκος σφραγίδων
|
4.2 δαχτυλίδι με σφραγιδόλιθο
|
5.11 δείκτης θέσης
|
|
2A δίσκος
|
4.3 locknut
|
|
|
2.5 μίσχος
|
4.4 άνοιξη φύλλων
|
|
