Υψηλός - ποιότητα, καλύτερη υπηρεσία, λογική τιμή.
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Εφαρμογή: | Πρόγραμμα νερού | Υλικό: | Qt450 |
---|---|---|---|
χρώμα: | Μαύρο | Εγγύηση: | 12 Μήνες |
Σύνδεση: | Φλάντζα | Τύπος: | Βαλβίδα φραχτών |
DN σειρά: | DN25-DN600 | PN: | 10 |
OEM: | αποδεκτές | ||
Υψηλό φως: | προσαρμοσμένο σιδήρου χύτευσης,Όλκιή ρίψη σιδήρου |

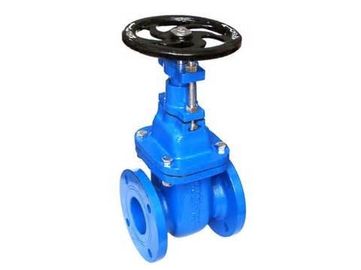

Ελαστική καθισμένη βαλβίδα πυλών
Υλικό: Όλκιμος
Πρότυπα σχεδίου: BS5163
Διάτρηση Flang: Κατηγορία 125, κατηγορία 150 Ansi
Συνοπτική εισαγωγή
Η βαλβίδα φραχτών είναι καλή της ευρέως χρησιμοποιημένης βαλβίδας φραγμών με τη μεγάλη σειρά της πίεσης εργασίας και της θερμοκρασίας, που χρησιμοποιείται για την παύση ή τη σύνδεση του μέσου μέσα σωλήνωσης. Η βαλβίδα φραχτών ολοκληρώνει τη βαλβίδα φραχτών μίσχων αύξησης και τη βαλβίδα φραχτών μίσχων μη-αύξησης. Οι βαλβίδες φραχτών χαρακτηρίζονται όπως έχοντας είτε έναν αυξανόμενο είτε nonrising μίσχο. Το ευδιάκριτο χαρακτηριστικό γνώρισμα μιας βαλβίδας πυλών είναι οι επιφάνειες σφράγισης μεταξύ της πύλης και τα καθίσματα είναι επίπεδα, έτσι οι βαλβίδες πυλών χρησιμοποιούνται συχνά όταν επιδιώκεται μια straight-line ροή του ρευστού και ελάχιστου περιορισμού. Τα πρόσωπα πυλών μπορούν να διαμορφώσουν μια μορφή σφηνών ή μπορούν να είναι παράλληλα. Οι βαλβίδες πυλών χρησιμοποιούνται πρώτιστα για να επιτρέψουν ή να αποτρέψουν τη ροή των υγρών, αλλά οι χαρακτηριστικές βαλβίδες πυλών δεν πρέπει να χρησιμοποιηθούν για τη ρύθμιση της ροής, εκτός αν σχεδιάζονται συγκεκριμένα για εκείνο τον σκοπό. Λόγω της δυνατότητάς τους να κόψουν μέσω των υγρών, οι βαλβίδες πυλών χρησιμοποιούνται συχνά στη βιομηχανία πετρελαίου.
Χαρακτηριστικά γνωρίσματα προϊόντων
Το κανάλι μέσα της βαλβίδας είναι ευθύ, αντίσταση χαμηλής ροής.
Κανένα θέμα ανοικτό ή δεν κλείνει, ο δίσκος βαλβίδων κινεί πάντα την κάθετο προς την κατεύθυνση της ροής, εύκολη να μεταστρέψει.
Η ανύψωση του δίσκου βασισμένου στην κίνηση του μίσχου, μακροχρόνιο κτύπημα, επομένως, αυτό θα κοστίσει μακροπρόθεσμος στο διακόπτη, αλλά απέφυγε την ύπαρξη του σφυριού νερού.
Και οι δύο πλευρές του καναλιού είναι συμμετρικές, τα μέσα μπορούν να ρεύσουν προς δύο κατευθύνσεις, εύκολες να εγκαταστήσουν.
Ταξινόμηση της βαλβίδας φραχτών
Υλικό: χυτοσίδηρος, χυτοχάλυβας, ανοξείδωτο, χυτός χαλκός.
Δομή μίσχων βαλβίδων: αύξηση ή
Τύπος σφραγίδων: σφραγίδα ακαμψίας ή μαλακή σφραγίδα
Σύνδεση: φλάντζα, γκοφρέτα, νήμα
Οδηγημένος τύπος: λαβή, ηλεκτρικός πνευματικός.
Z41 βαλβίδα φραχτών μίσχων αύξησης και Z45 nonrising βαλβίδα φραχτών μίσχων
1. Βαλβίδα φραχτών μίσχων αύξησης: το καρύδι βαλβίδων είναι στην κάλυψη ή το υποστήριγμα, περιστρέφεται το καρύδι για να πραγματοποιήσει την ανύψωση του μίσχου βαλβίδων, αυτό το είδος δομής είναι συμβάλλουσα όχι μόνο λίπανση του μίσχου αλλά και έχει έναν ευδιάκριτο ανοικτό ή στενό βαθμό, και τώρα έχει χρησιμοποιηθεί ευρέως.
2. Αφή βαλβίδων φραχτών μίσχων Nonrising με τα μέσα άμεσα, κατάλληλα για την εγκατάσταση υπόγεια ή όπου το κάθετο διάστημα είναι περιορισμένο. Τα μειονεκτήματα αυτής της δομής είναι ότι το νήμα θα διαβρωθεί ή θα βλαφθεί.
Ο διαφορετικός μεταξύ του αυξανόμενου μίσχου και της nonrising βαλβίδας φραχτών μίσχων
Οι αυξανόμενοι μίσχοι παρέχουν μια οπτική ένδειξη της θέσης βαλβίδων επειδή ο μίσχος είναι συνδεμένος με την πύλη έτσι ώστε η πύλη και ο μίσχος αυξάνονται και χαμηλώνουν μαζί καθώς η βαλβίδα χρησιμοποιείται. Οι βαλβίδες μίσχων Nonrising μπορούν να περάσουν κλωστή σε έναν δείκτη επάνω στο ανώτερο όριο του μίσχου για να δείξουν τη θέση βαλβίδων, δεδομένου ότι η πύλη ταξιδεύει πάνω η κάτω το μίσχο στα νήματα χωρίς την αύξηση ή χαμήλωμα του μίσχου. Οι μίσχοι Nonrising χρησιμοποιούνται υπόγεια ή όπου το κάθετο διάστημα είναι περιορισμένο.
Πρότυπα υιοθέτησης
Στοιχείο
|
Πρότυπα
|
Αποδοχή κατασκευής σχεδίου | GB/T12234 |
Μήκος δομών βαλβίδων | GB/T12221 |
Σύνδεση φλαντζών βαλβίδων | JB/T79 |
Επιθεώρηση βαλβίδων | JB/T9092 |
Παράμετρος απόδοσης
Όνομα του άρθρου
|
Χυτή φλάντζα βαλβίδα IronGlobe | |
Σύνδεση
|
Φλάντζα | |
Ονομαστική διάμετρος
|
DN25-DN600 | |
Ονομαστική πίεση
|
PN16/PN25/PN40/PN64 | |
Πίεση δοκιμής |
Δοκιμή κατοικίας: PN×1.5 Δοκιμή σφραγίδων: PN×1.1 |
|
Επεξεργασία επιφάνειας
|
Σώμα ανοξείδωτου, άλλα επιστρώματα | |
Εφαρμόσιμη θερμοκρασία | ≤450°C | |
Εφαρμόσιμα μέσα
|
Νερό, πετρέλαιο, αέριο, ατμός και ούτω καθεξής. |
Προαιρετικά υλικά για τα μέρη
Όνομα μερών
|
Προαιρετικά υλικά
|
Κάλυψη σώματος
|
Ανοξείδωτο CF8/CF8M/CF3M, WCB, χυτοσίδηρος χυτοχάλυβα WCB (QT450) |
Σφαίρα
|
CF8 (Π) CF8M (Ρ) CF3M (RL), χαλκός χυτοσιδήρου χυτοχάλυβα που ενθέτεται |
Κάθισμα
|
Σώμα βαλβίδων, Κράμα Stereoplasm, χαλκός που ενθέτεται |
Άξονας
|
Ανοξείδωτο 3046SS, 316SS, 416SS |
Επιφάνεια σφραγίδων | Σώμα βαλβίδων, κράμα συγκόλλησης επικαλύψεων/χαλκός |
Πλήκτρο διαστήματος συσκευασίας | PTFE/PPL γραφίτης |
Ρόδα χεριών | Ελατός χυτοχάλυβας, φαιός χυτοσίδηρος |
Σύνδεσμος
|
Χάλυβας άνθρακα ανοξείδωτου |
Σημειώσεις εγκατάστασης
1. Η ρόδα χεριών, το επίπεδο, και ο μηχανισμός μετάδοσης δεν μπορούν να είναι ή συνέτριψαν.
2. Ο διπλός φράχτης δίσκων πρέπει να εγκατασταθεί κάθετα
3. Πρέπει να ανοίξει τη βαλβίδα παράκαμψης αρχικά πριν από την ανοικτή βαλβίδα φραχτών, για να μειώσει την πίεση, παρακαλώ να εγκαταστήσει σύμφωνα με τις οδηγίες εάν βαλβίδα με έναν μηχανισμό μετάδοσης.
4. Η βαλβίδα πρέπει να λαδωθεί όχι λιγότερων μιά φορά κάθε μήνα εάν η βαλβίδα χρησιμοποιείται συχνά.
5. Η βαλβίδα φραχτών χρησιμοποιούμενη όπως σταματώντας το μέσο, η απώλεια πίεσης θα φθάσει σε χαμηλότερο όταν πλήρως.
6. Η βαλβίδα φραχτών είναι κατάλληλη για τις συνθήκες εργασίας που άνοιξαν πλήρως ή έκλεισαν, μη κατάλληλος για τη ρύθμιση ή throttling.
Οδηγίες λειτουργίας
1. Σιγουρευτείτε τη σωλήνωση και η βαλβίδα έχει καθαριστεί επάνω πριν από τη λειτουργία.
2. Περιστραφείτε τη ρόδα χεριών αντίθετα προς τη φορά των δεικτων του ρολογιού, μίσχος κίνησης, δίσκος που ανοίγει, το κανάλι θα είναι πλήρως ανοικτό όταν θα κλείσουν το αυξανόμενο ύψος ίσο με τη διάμετρο βαλβίδων, αντιθέτως, κατόπιν βαλβίδα όταν σκληρά για να περιστραφεί τη ρόδα χεριών δεξιόστροφα.
3. Η βαλβίδα μόνο κατάλληλη για τα κομμένα μέσα, επομένως, κατά το ήμισυ κλειστή κατάσταση δεν επιτρέπεται.
4. Εάν υπάρχουν διαρροές κοντά στην κάλυψη ταΐζοντας μετά από τη βαλβίδα που τρέχει για έναν χρόνο, θα μπορούσε να στερεώσει το καρύδι, η διαρροή θα αποβληθεί.
